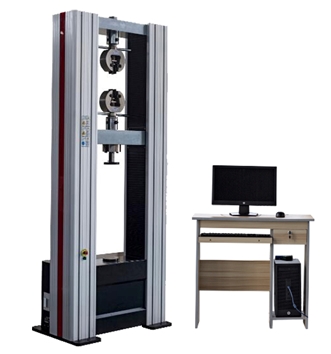

微机控制电子万能拉力试验机

主要用途
本机可对金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、
机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、
质检站所等部门。可根据GB/ISO/ASTM/JIS/DIN等标准进行拉伸、压缩、弯曲、剪切及各种高低温
试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。
主机结构
该机采用双空间落地式结构，上空间拉伸，下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、
工作台组成落地式框架，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的日本松下
交流伺服电机通过同步齿形带减速系统带动滚珠丝杠旋转，滚珠丝杠副驱动中横梁，带动拉伸附具
（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定。
主机主要零部件在加工中心进行加工，保证了主机的精度。
附具标准配置
楔形拉伸附具、压缩附具、弯曲附具各一套
测试平台
本机采用品牌计算机作为硬件平台，利用计算机PCI（采用即插即用PNP技术）插槽与试验机采集
控制系统直接连接告诉、准确、实时采集处理数据，测控软件以WINDOWS操作系统作为平台，
界面温和、直观、层次分明、操作简单。测控软件能够满足不同材料的试验测试。可根据相关国
际标准、国家标准或行业标准测试各种材料的物理性能力学试验，可输出用户理想的报告。
试验力测量：
负荷测量：采用0.02%FS高稳定性、高精度的进口轮辐式负荷传感器，配以高性能的测量放大系
统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现了试验力宽范围的测量。
试样变形测量：采用24位A/D转换单片机采集系统，经计算机数据处理，实现试样的变形测量。
位移测量：采用2000P/R高精度进口光电编码器与精密丝杠同轴旋转，同时通过数字电路倍频
整形后实现上下夹头相对位移的测量。
试验力控制系统
采用进口全数字交流伺服控制器，控制高性能的交流伺服电机驱动同步齿形带，带动两对高精
度无间隙的精密丝杠传动。具有加载平稳、低速性能好、无间隙、传动效率高、噪音低
传动平稳等优点。
操作便利
在外置主机控制器上具体6个按键分别为快上、快下、慢上、慢下、开始、清零。
保护装置
根据不同的试验位置，可调节限位开关的位置，有效地防止夹具对撞。
具有过载、过流、漏电等保护功能。
